Описание

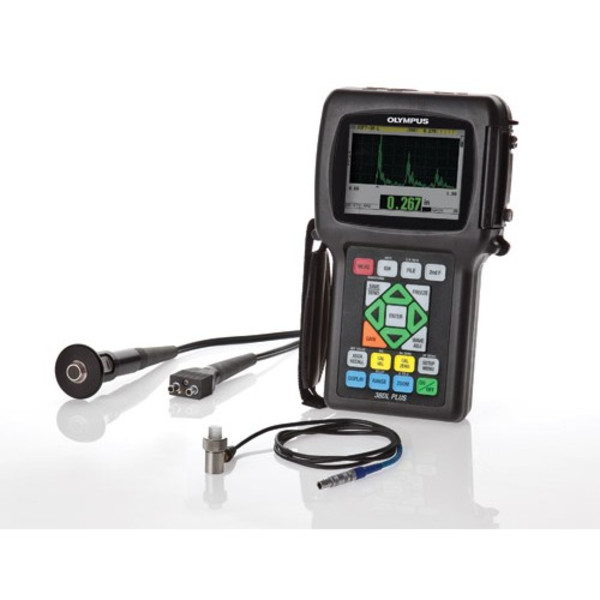

38DL Plus – ультразвуковой толщиномер, подходящий для любого вида ультразвуковых исследований: от определения утонения корродированных труб до качественного и точного контроля толщины многослойных материалов. Решение данных задач возможно благодаря совместимости, как с одноэлементными, так и с раздельно-совмещенными преобразователями. Герметичный корпус соответствует всем требованиям IP67, цветной VGA-дисплей отличается высоким качеством изображения в любых условиях работы, эргономичная клавиатура удобна для работы как правой, так и левой рукой.
38DL Plus оснащен множеством функций
- THRU-COAT для определения толщины изделий с покрытием
- программа для определения внутреннего слоя накипи
- опция повышенного проникновения (для литого металла, резины, стекловолокна и пр.)
- дифференциальный режим
- технология динамического усиления и пр.
Стандартная дискретность составляет 0,01 мм, при этом разработана специальная программа для осуществления прецизионных измерений с шагом 0,001 мм для одноэлементных преобразователей. Диапазон измеряемых толщин составляет от 0,08 до 635 мм (в соответствии с материалом и используемым преобразователем).
Технические характеристики
| Измерения | |
|---|---|
| Раздельно-совмещенный преобразователь | Временной интервал от прецизионной задержки после возбуждающего импульса до первого эхо-сигнала |
| THRU-COAT® | Измерение толщины металла и толщины покрытия с использованием одиночного донного эхо-сигнала (преобразователи D7906-SM и D7908) |
| Эхо-эхо | Время между двумя последовательными донными эхо-сигналами без учета толщины краски или другого покрытия |
| Одноэлементный преобразователь |
Режим 1: Временной интервал между импульсом возбуждения и первым донным эхо-сигналом |
| Диапазон толщины | От 0,08 мм до 635 мм в зависимости от материала, состояния поверхности, температуры и выбранной конфигурации. |
| Скорость в материале | От 0,508 до 13,998 мм/мкс |
| Дискретность (регулируемая) |
Низкая: 0,1 мм |
| Диапазон частот преобразователей |
Стандартный: от 2 до 30 МГц (–3 дБ) |
| Общие | |
| Рабочая температура | От –10°C до 50°C |
| Клавиатура | Герметизированная, тактильная, с цветовой кодировкой и подачей звуковых сигналов |
| Корпус | Ударопрочный, водостойкий, с герметизированными разъемами. Отвечает требованиям IP67 |
| Размеры: (Ш x В x Г) | Габаритные: 125 x 211 x 46 мм |
| Вес | 0,814 кг |
| Электропитание | Адаптер AC/DC, 24 В; литий-ионная батарея 23,760 Вт/ч; или 4 батареи AA |
| Время работы от литий-ионной батареи | Мин. 12,6 ч, стандарт. 14 ч, макс. 14,7 ч{Быстрая зарядка: 2–3 ч. |
| Стандарты | Конструкция отвечает требованиям EN15317 |
| Дисплей | |
| Цветной трансфлективный VGA-дисплей | Жидкокристаллический, размером 56,16 x 74,88 мм |
| Детектирование | Полноволновое, РЧ, полуволновое+, полуволновое– |
| Входы/Выходы | |
| USB | 1.0 клиент |
| RS-232 | Да |
| Карта памяти | Макс. емкость: съемная карта памяти MicroS на 2 ГБ |
| Видеовыход | Стандартный выход VGA |
| Встроенный регистратор данных | |
| Регистратор данных | 38DL PLUS сохраняет, вызывает, стирает и передает данные толщины, А-сканы и настройки прибора через порт RS-232 или USB. |
| Емкость | 475 000 показаний или 20 000 А-сканов |
| Имена файлов, ИД и комментарии | Имена файлов длиной до 32 символов; ИД до 20 символов; до четырех комментариев для каждого кода |
| Структура файлов | 9 стандартных или пользовательских файловых структур в зависимости от применения |
| Отчеты | Включают: статистические данные, Мин/Макс значения и места замеров, срабатывание сигнализации, сравнение файлов. |
Комплектация
- цифровой ультразвуковой толщиномер 38DL PLUS
- зарядное устройство/адаптер переменного тока (100 В, 115 В, 230 В)
- встроенный регистратор данных
- интерфейсная программа GageView
- тестовый образец и контактная жидкость
- USB-кабель
- защитный резиновый чехол с подставкой и наплечный ремень
- руководство по эксплуатации*
* Внимание! Производителем может быть изменен комплект поставки. Точную информацию по комплектации узнавайте у менеджеров ООО «СКТ».
