Описание

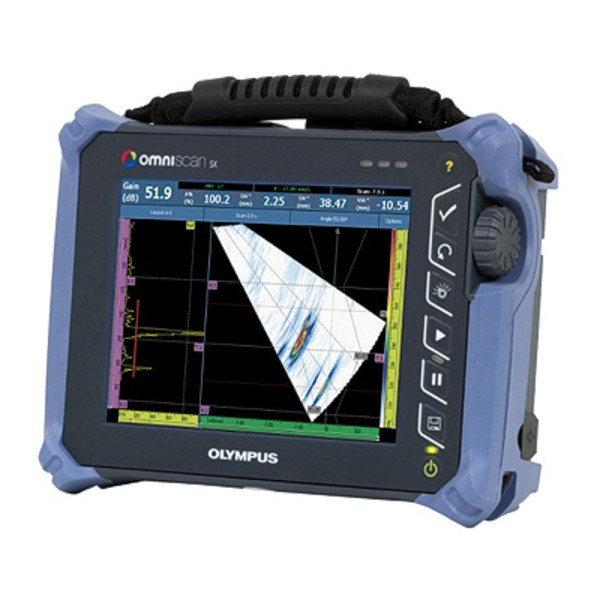

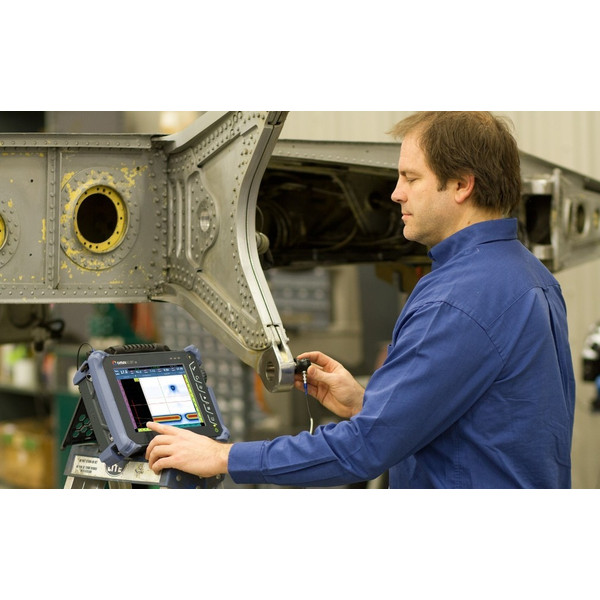

Olympus OmniScan SX PRO – это ультразвуковой дефектоскоп, который является результатом двадцатилетних исследований работы с фазированными решетками. Доступность и простота в использовании обеспечена слаженной работой только с одной группой элементов решетки.
Данный аппарат оснащен сенсорным экраном диагональю 21,3 см (8,4 дюйма) и удобным программным интерфейсом. В сравнении с моделью OmniScan MX2, SX PRO в два раза меньше по размеру и на 33% легче. Данные характеристики гарантируют удобство, портативность и простоту эксплуатации. Благодаря автоматическому распознаванию датчика, моделированию Weld Overlay / RayTracing и пошаговому Мастеру, настройка прибора значительно упрощена. Сбор данных отображается в заданном ракурсе и режиме реального времени и при необходимости сохраняется на устройстве USB 2.0. или SD-карте. Для четкого отображения дефектов можно воспользоваться полноэкранным режимом. Также возможно воспользоваться опцией синхронизации и измерения с различными комбинациями стробов. Более того, устройство оснащено различными маркерами для оценки и измерения дефектов, оптимизированными схемами, интерактивным анализом, расширенной базой данных со статистикой залегания дефектов, их координат и пр.
Технические характеристики
| Корпус | |
|---|---|
| Размеры (Ш х В х Г) |
267 × 208 × 94 мм |
| Вес | 3,4 кг с батареей |
| Хранение данных | |
| Запоминающие устройства | Карта памяти SDHC, большинство стандартных запоминающих устройств USB |
| Размер файла данных | 300 МБ |
| Порты входа/выхода | |
| Порты USB | 2 порта USB, совместимые с характеристиками USB 2.0 |
| Звуковая сигнализация | Да |
| Выход видеосигнала | Выход SVGA |
| Линии ввода/вывода | |
| Кодировщик | 2-осевой линейный кодировщик (квадратура, вперед, назад или синхроимпульсы/направление) |
| Цифровой вход | 4 цифровых входа TTL, 5 В |
| Цифровой выход | 3 цифровых выхода TTL, максимум 5В, 15мА на выход |
| Выключатель устройства сбора данных | Да, в зависимости от конфигурации цифрового входа |
| Выход питания | 5 В, линия выходной мощности 500 мА (с защитой от короткого замыкания) |
| Вход синхроимпульсов | 5 В TTL |
| Дисплей | |
| Размер | 21,3 см (8,4 дюйма) по диагонали |
| Разрешение | 800 х 600 пикселей |
| Яркость | 600 кд/м2 |
| Углы просмотра | По горизонтали: от −80° до 80°; По вертикали: от −60° до 80° |
| Количество цветов | 16 миллионов |
| Тип | TFT LCD |
| Питание | |
| Тип | Аккумулятор Smart Li-ion |
| Количество | 1 |
| Продолжительность работы батареи | Мин. 6часов при нормальных условиях работы |
| Условия эксплуатации | |
| Диапазон рабочих температур | От −10°C до 45°C |
| Температура хранения | От −20°C до 60°C с батареей От −20 °C до 70 °C без батареи |
| Относительная влажность | Макс. 70% при 45°C без образования конденсата |
| Степень защиты корпуса | Соответствие требованиям IP66 |
| Устойчивость к ударам | Испытания на падение MIL-STD-810G 516.6 |
| Характеристики УЗ (модуль OMNISX-1664PR) | |||
|---|---|---|---|
| Разъемы | 1 разъем для ФР-датчика: Olympus PA 2 разъема УЗ: LEMO 00 |
||
| Количество законов фокусировки | 256 | ||
| Распознавание датчика | Автоматическое | ||
| Генератор/Приемник | |||
| Апертура | 16 элементов | ||
| Количество элементов | 64 элемента | ||
| Генератор | Каналы ФР | Канал УЗ | |
| Напряжение | 40 В, 80 В и 115 В | 95 В, 175 В и 340 В | |
| Длительность импульса | Настраивается от 30 до 500 нс; разрешение 2,5 нс | Настраивается от 30 до 1000 нс, разрешение 2,5 нс | |
| Форма импульса | Отрицат. прямоугольный импульс | Отрицат. прямоугольный импульс | |
| Выходное сопротивление | 35 Ω (режим импульс-эхо); 30 Ω (режим раздельно-совмещенный) |
< 30 Ω | |
| Приемник | Каналы ФР | Канал УЗ | |
| Усиление | От 0 до 80 дБ, макс. входной сигнал 550 мВр-р (полная высота экрана) | От 0 до 120 дБ, макс. входной сигнал 34,5 мВр-р (полная высота экрана) | |
| Входное полное сопротивление | 60 Ω (режим импульс-эхо); 150 Ω (режим раздельно-совмещенный) |
60 Ω (режим импульс-эхо); 50 Ω (режим генератор-приемник) |
|
| Полоса пропускания | От 0,6до 18 МГц (-3 дБ) | от 0,25 до 28 МГц(–3 дБ) | |
| Формирование луча | |||
| Тип сканирования | Секторное или линейное | ||
| Количество групп | 1 | ||
| Сбор данных | Каналы ФР | Канал УЗ | |
| Частота оцифровки | 100 МГц | 100 МГц | |
| Максимальная ЧЗИ | До 6 кГц (C-скан) | ||
| Обработка данных | Каналы ФР | Канал УЗ | |
| Число точек данных | До 8 192 | ||
| Усреднение в реальном времени | PA: 2, 4, 8, 16 | UT: 2, 4, 8, 16, 32, 64 | |
| Детектирование | РЧ, полная волна, полуволна +, полуволна – | ||
| Фильтр | 3 низкочастотных, 3 полосовых и 5 высокочастотных | 3 низкочастотных, 6 полосовых и 3 высокочастотных фильтров (8 низкочастотных для TOFD) | |
| Фильтрация видео | Сглаживание (скорректировано по диапазону частоты датчика) | ||
| Визуализация данных | |||
| Частота обновления A-скана | А-скан: 60 Гц; S-скан: 60 Гц | ||
| Синхронизация данных | |||
| По внутреннему таймеру | От 1 Гц до 6 кГц | ||
| По кодировщику | На двух осях: от 1 до 65 536 меток | ||
| Программируемая ВРЧ | |||
| Количество точек | 16: одна кривая ВРЧ на канал для законов фокусировки | ||
| Максимальное нарастание | 40 дБ/10 нс | ||
Комплектация
- электронный блок
- блок питания/зарядки
- батарея
- карта памяти
- преобразователь
- специальное ПО для обработки данных
- видеообучение пользованию прибором
- кейс для переноски
- руководство по эксплуатации*
* Внимание! Производителем может быть изменен комплект поставки. Точную информацию по комплектации узнавайте у менеджеров ООО «СКТ».
