Описание

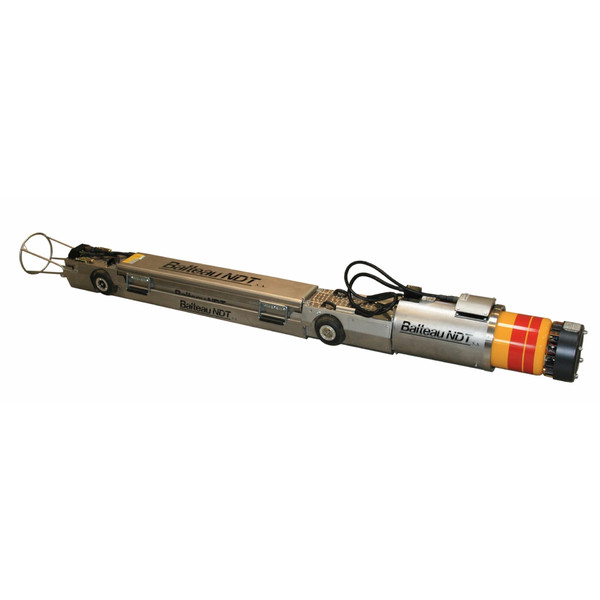

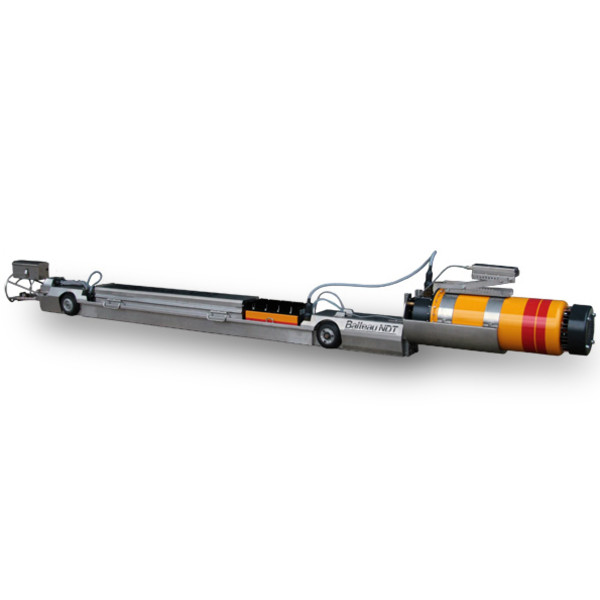

Рентгеновский кроулер Balteau – самодвижущееся рентгеновское устройство, предназначенное для автоматического контроля сварных соединений трубопроводов. Он не нуждается в проводной связи, в связи с чем способен автономно принимать все команды снятия рентгенограммы, пуска, остановки и перемещения.
Balteau оснащен компактным блоком управления, который расположен на шасси, что позволяет максимально использовать трубку потенциала в 300 КВ в минимальных диаметрах трубы. Система расширительных валов дает возможность быстрой настройки кроулера на нужный размер трубопровода. Прогрев кроулера является автоматической функцией, оператор в данном случае лишь задает параметры. По завершению разгона раздается специальный сигнал, что означает, что аппарат завершил стадию излучения радиации и к нему можно спокойно подойти.
Для экономии заряда аккумуляторной батареи, данную процедуру можно провести от сети 220 Вт. Центр тяжести находится посредине кроулера, что способствует его легкому управлению при изъятии его из трубы.
Технические характеристики
| Внешний диаметр трубопровода | 248-1524 мм (9,75-60") |
| Количество модулей | 6 |
| Масса кроулера в сборе, кг | 128 |
| Длина кроулера (без рентгеновской трубки), мм | 2470 |
| Возможность подключить рентгеновские генераторы, кВ | 160, 200, 300 |
| Оптимальный ток трубки, мА | 2-3 |
| Размер фокусного пятна, мм | 1,5×5 |
| Источник питания | герметичные свинцово-кислотные аккумуляторы (120 V) |
| Емкость аккумуляторов, Ач | 18 |
| Многоканальное зарядное устройство | 10 каналов постоянного потенциала |
| Маршевая скорость | 0,305 м/сек (1 фут/сек) (настраиваемая) |
| Колеса | сталь, резиновая окантовка |
| Диаметр колеса, мм | 184 (7,25") |
| Тормоза | динамические |
| Модуль управления | блок электроники на базе микропроцессоров |
| Точность позиционирования, мм | +/- 5 (0,2") |
| Максимальный угол подъема в оптимальных условиях | 30° |
| Диапазон рабочих температур, ºC | -20÷ +60 |
Комплектация
- основное шасси
- блок электроники
- аккумуляторная батарея
- многоканальное зарядное устройство
- комплект расширительных валов
- рентгеновский генератор Balteau GFC300C 300 кВ
- блок управления рентгеновским генератором CF3
- устройство крепления рентгеновского генератора
- магнитная система управления
- транспортный контейнер для рентгеновского генератора*
Дополнительно в комплект поставки могут входить:
- система радиовозврата
- тележка-эвакуатор кроулера
- комплект запасных колес
- индивидуальный блиппер
- блок питания рентгеновского генератора CF3-Power
- электромагнитная система поиска кроулера в трубе
- комплект ЗИП
- аудио-визуальный сигнализатор рентгеновского излучения AVARA
* Внимание! Производителем может быть изменен комплект поставки. Точную информацию по комплектации узнавайте у менеджеров ООО «СКТ».
