Описание
Серия кроулеров JME – это оптимальное решение для проведения качественного рентгенографического контроля сварных швов трубопроводов. Данные кроулеры представляют собой независимые комплексы с возможностями самостоятельного передвижения.

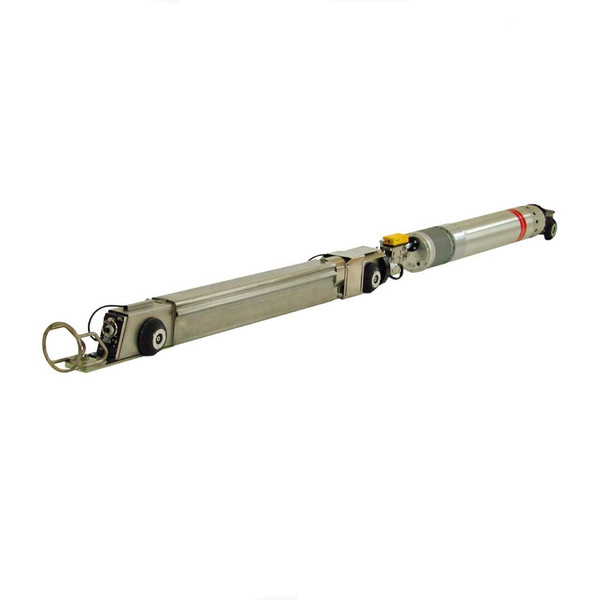

JME 6XR позволяет исследовать трубы в диапазоне диаметров 135-355 мм. Многоканальное зарядное устройство, имеющееся в комплекте, обеспечивает длительную работу свинцово-кислотных батарей. Также можно использовать запасной источник питания в то время, когда идет зарядка основного аккумулятора. Расширительные валы и втулки колес обеспечивают надежную установку кроулера на объектах большого диаметра. Передвижная тележка оснащена электромотором, набором инструментов и устройством для дыхания. Благодаря этому оператор может автономно перемещаться внутри трубы, при этом система радиовозврата позволяет вернуть его на исходную позицию в случае отказа электроники. Датчик конца трубы исключает ситуацию выпадения кроулера из трубы.
Работа JME синхронизирована с блоком предупредительных сигналов, который подает звуковые или визуальные знаки во время проведения заданной программы кроулеру. Электромагнитная система управления без использования изотопов полностью исключает любое нанесение вреда окружающей среде и оператору. Для районов Крайнего Севера разработана специальная версия для бесперебойной работы в низкотемпературных условиях, а для проведения контроля в горной местности представлены нестандартные редукторы, прилагающиеся к кроулерам с повышенным передаточным числом. Для работы на сложно доступных объектах Производителем предусмотрен дополнительный комплект запасных частей, который включает более 280 наименований различных компонентов.
Технические характеристики
| Для трубопроводов размером | от 135 до 355 мм |
| Вес Кроулера (вместе с источником питания) | 28 кг + рентген. трубка |
| Блок питания | Аккумуляторные свинцово-кислотные батареи |
| Тяговый электродвигатель | 48 Вольт 200 Ватт |
| Скорость перемещения | 12 метров (40 футов) в минуту |
| Макс. отклонение (чистый трубопровод) | 45% (27° от горизонтали) |
| Торможение | Динамическое |
| Точность позиционирования при остановке | ±5 мм (0.2") |
| Время экспонирования | 0–60 минут (предварительно устанавливается) |
| Время задержки экспонирования | 0–600 секунд (предварительно устанавливается) |
| Рабочая температура окружающей среда | От -20°С до +60°С |
| Источник излучения (панорамный) | ICM 180 кВ, Balteau 140, 160 |
| Длина Кроулера | 1350 мм (53.2") (+рентгеновская трубка) |
| Изгиб трубопровода | От 0 при мин. диаметре трубопровода до 10 D или более в зависимости от длины изгиба и диаметра трубопровода |
Комплектация
Рекомендованный базовый комплект:
- основное шасси JME
- электронный блок управления
- 2 аккумуляторных блока
- многоканальное зарядное устройство
- магнитная система управления до 25 мм
- рентгеновский генератор
- крепежное устройство рентгеновского генератора
- комплект расширительных валов
- система радиовозврата
- набор кофров для транспортировки*
Дополнительные принадлежности:
- тележка для персонала
- персональный блиппер
- автономная Визуально-звуковая сирена
- низкотемпературная версия (в комплект входит: электроника для зимней версии под РФ, зарядное устройство, кабель питания, кабель к блоку аккумуляторов, поддон для крепления генератора)
- датчики конца трубы
- блок тестирования
- магнитная система управления повышенной чувствительности (до 40 мм)
- эвакуационное устройство
- датчики конца трубы
- комплект запасных частей (ЗИП)
- нестандартные редукторы
- термоодеяло
* Внимание! Производителем может быть изменен комплект поставки. Точную информацию по комплектации узнавайте у менеджеров ООО «СКТ».
