Описание
Комплекс цифровой радиографии КАРАТ РТС 2430 рентгеновского излучения предназначен для получения цифрового рентгеновского изображения для использования в составе промышленных рентгеновских систем неразрушающего контроля (для приема рентгеновского излучения, прошедшего через тестируемый объект, преобразования рентгеновского излучения в цифровое видеоизображение, воспроизводимое на дисплее персонального компьютера).
Позволяет контролировать качество сварных соединений и литых деталей, радиационной толщиной от 1 до 100 мм по стали при использовании импульсных рентгеновских аппаратов, аппаратов постоянного потенциала с напряжением до 450кВ, а также гамма-источников.
КАРАТ РТС 2430 служит для приема, преобразования, усиления, улучшения и воспроизведения рентгеновских изображений, полученных при просвечивании промышленных изделий.
Конструктивно комплекс цифровой радиографии состоит из матрицы датчиков‐ сцинтилляторов на основе оксид-сульфид гадолиния (Gd2O2S:Tb), преобразующих рентгеновское излучение в световой оптический сигнал, фотодиодной матрицы на основе аморфного кремния, преобразующей оптический сигнал в электрический, и электронной схемы управления и обработки сигнала. В комплект поставки детектора входят: электронный модуль сопряжения с персональным компьютером по сетевому интерфейсу передачи данных, компакт‐диск с программным обеспечением, интерфейсный кабель. Принцип действия детектора заключается в следующем: под воздействием рентгеновского излучения, прошедшего от источника (рентгеновской трубки) через структуру тестируемого объекта, начинает светиться оксид-сульфид гадолиния (Gd2O2S:Tb) сцинтиллятора. Световой поток попадает на аморфную кремниевую фотодиодную матрицу, где происходит преобразование света в электрический ток. В дальнейшем ток поступает на тонкопленочные транзисторы, где пропорционально усиливается. Полученный сигнал конвертируется в цифровой, после чего переводится в видеоизображение, несущее информацию о внутренней структуре просвеченного объекта, которое выводится на монитор компьютера в режиме реального времени.
КАРАТ РТС 2430 обеспечивает
- Чувствительность радиографического контроля по 1 классу в соответствии с ГОСТ 7512-82;
- Сокращение затрат на расходные материалы (рентгеновскую пленку и химические реагенты, для ее обработки) и вспомогательное оборудование (проявочные машины и аксессуары для просушки и хранения пленки);
- Уменьшение времени проведения контроля, повышение оперативности и объективности контроля;
- Частичную автоматизацию контроля, уменьшение ручного труда и простой монтаж оборудования;
- Архивирование результата контроля в цифровом виде;
- Возможность просмотра и расшифровки изображений контролируемых объектов.
Технические характеристики
| Характеристика | Значение |
| Сенсор | |
|---|---|
| Сцинтиллятор | Оксид-сульфид гадолиния |
| Размер пикселя, мкм | 76 |
| Размер матрицы изображения, пикселей | 3072х3840 |
| Размер зоны контроля, мм | 233х291 |
| Разрядность | 16 бит |
| Получение снимка и время передачи, с | <4 |
| Сетевой интерфейс | Проводной Gigabit / WIFI (2.4G, 5G) |
| Электропитание | |
| Источник питания (беспроводной или проводной) |
Питание от аккумуляторной батареи (7,4 В, 4000 мАч, до 8 часов работы) Питание от адаптера питания с использованием интерфейса Tether (XP Power / AHM85PS12 / DC12V 7.08A) |
| Потребляемая мощность, Вт | Макс. 24 |
| Размеры (ДхШхВ), мм | 327 × 362 × 21,5 |
| Вес, кг | 3,2 |
| Условия эксплуатации | |
| Защита от влаги и пыли | IP67 |
| Рабочая температура | От 0 ℃ до 45 ℃ (от -20 ℃ до 45 ℃ при работе от внешней батареи) |
| Влажность | от 30 до 85% относительной влажности (без образования конденсата) |

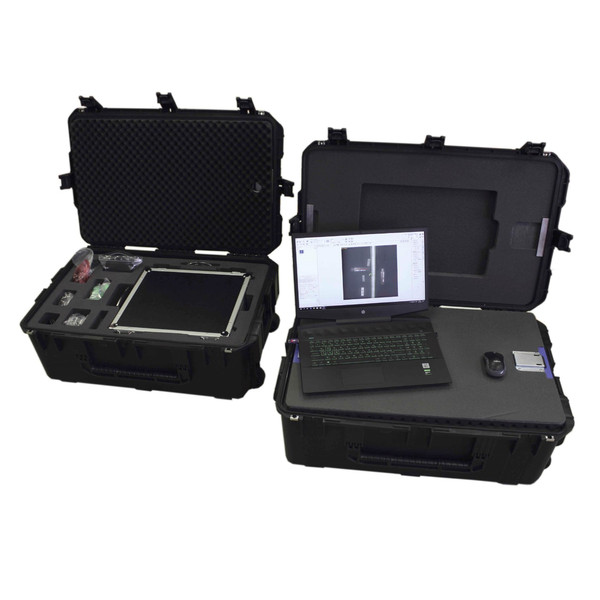

Комплектация
В стандартный комплект поставки входят:
- Плоскопанельный детектор;
- Адаптер питания;
- Система архивирования и улучшения изображенияX-Vizor;
- 2 батареи с зарядным устройством для детектора;
- Защищенный планшет;
- Ноутбук;
- Защитный кожух ссистемой крепления к трубопроводам для детектора;
- Транспортировочный кейс;
- Ретранслятор Wi-Fi с аккумулятором и зарядным устройством.
