Описание
Аппарат 0,3 СБК 160 используется для ведения радиографического контроля качества сварных швов трубопроводов, строительных конструкций, цветных металлов, а также для решения множества других задач.
Модель 0,3 СБК 160 разработана для использования в обычных погодных условиях и поддерживает температуру до — 20ºС.
Аппарат серии 0,3 СБК 160 может работать как от переменного тока, так и от автономных источников (аккумуляторного блока или бензинового генератора). 0,3 СБК 160 отличается сравнительно небольшим весом и малыми габаритами. Блок управления и питания аппаратов упакован во влагозащитный железный кейс, который одновременно выступает и транспортным чехлом с местами для хранения всех аксессуаров. Кабель аппаратов имеет специальный морозостойкий кожух, а его жилы фторопластовую изоляцию. Что говорит о его износостойкости и пластичности даже при минимальных температурах. Все эти особенности позволяют использовать рентгены 0,3 СБК 160 и в цеховых, и в полевых условиях работы (включая высотные объекты).
Удобство аппарата заключается и в том, что все необходимые разъемы и кнопки управления находятся на боковой и лицевой части кейса. Размер фокуса трубки рентгена составляет 0,8 х 0,8 мм, что позволяет при просвечивании располагать моноблок на минимальном расстоянии от пленки. При этом сохраняется геометрия изображения, а также сокращается длительность экспозиции в силу того, что интенсивность излучения состоит в обратной пропорции к квадрату расстояния от излучателя до пленки.
Современный блок управления и питания оснащен защитными программами и позволяет выполнять автоматическую тренировку трубки рентгена.
Технические характеристики
| Максимальная мощность на аноде трубки | 300 Вт |
| Максимальное анодное напряжение | 160 кВ |
| Предельный анодный ток | 3 мА |
| В диапазоне от 100 кВ до 160 кВ характеристика по мощности | изоваттная |
| Диапазон установок анодного напряжения на рентгеновской трубке | 50÷160 кВ |
| Диапазон установок тока анода рентгеновской трубки | 0,1÷3,0 мА |
| Диапазон установок времени экспозиции | 1 ÷ 998 сек |
| Дискретность установок анодного напряжения | 1,0 кВ |
| Дискретность установок анодного тока | 0,01 мА |
| Дискретность установок времени экспозиции | 1 сек |
| Дальность действия брелка дистанционного управления (в модификации РК) | До 100 м в условиях прямой видимости |
| Диаграмма излучения | конус с углами при вершине 80° х 100° |
| Ось пучка | перпендикулярна оси моноблока |
| Размер фокусного пятна | 0,8 х 0,8 мм |
| Питание | от сети переменного тока 50 Гц с напряжением - 90 ÷ 264 В |
| Мощность, потребляемая от сети, не более | 450 Вт |
| Диапазон рабочих температур окружающей среды | -20°С ÷ 40° С |
| Температура отключения по перегреву моноблока | +70° С |
| Время непрерывной работы на максимальной мощности при начальной температуре +20° С | около 20 мин |
| Время работы от заряженного источника автономного питания(ИАП) на максимальной мощности | 28 мин |

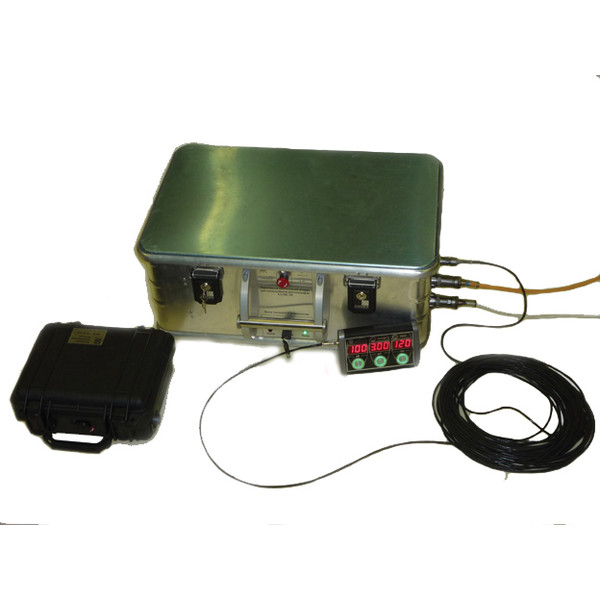

Комплектация
- моноблок «0,3 СБК 160» со съёмной ручкой и 4х ножечным складным штативом высотой 0,5 м
- блок питания и управления «0,3СБК 160» (БПУ), смонтированный в защитном алюминиевом кейсе
- пульт дистанционного управления (ПДУ)
- кабель соединительный (моноблок – БПУ) – длиной 5 м
- кабель сетевой с евровилкой – длиной 2 м
- кабель ПДУ – длиной 25 м
- комплект эксплуатационной документации*
Все части базового комплекта укладываются внутрь алюминиевого кейса (БПУ). Масса этого комплекта не превышает 18,5 кг
* Внимание! Производителем может быть изменен комплект поставки. Точную информацию по комплектации узнавайте у менеджеров ООО «СКТ».
