Описание

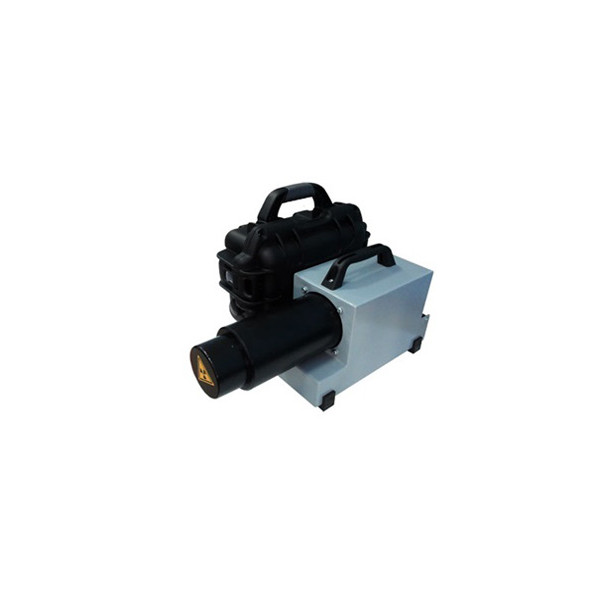

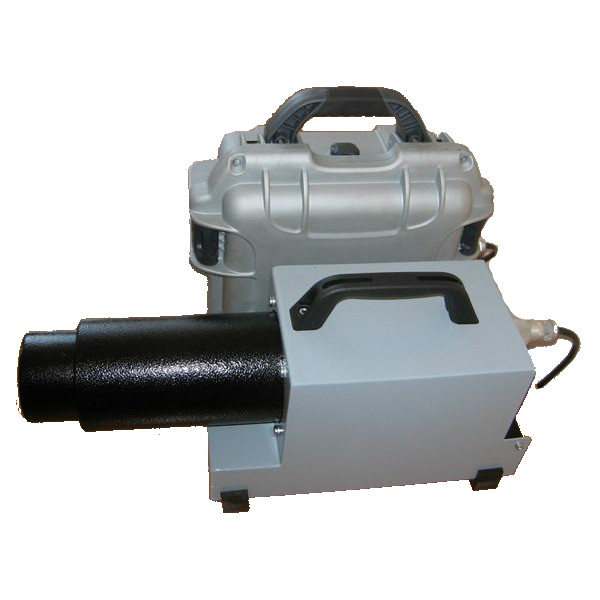

Арина-11 - это рентгеновский импульсный малогабаритный переносной аппарат, который представляет собой усовершенствованную модификацию прибора Арина-9. В сравнении с предыдущей версией, 11-ая модель в полтора раза мощнее при одном и том же напряжении на трубке. Более того, время его непрерывной работы составляет 30 минут в час (в противовес 15-ти минутам более ранних версий), что дает возможность работать с трубами диаметром до 1 400 мм и толщиной стенки до 30 мм за экспозицию в 20 минут.
В соответствии с данными показателями, контроль труб средних размеров занимает 6-7 минут. Фокусное пятно составляет 2,5 мм, а исследуемая толщина стали достигает 85 (при использовании рентгеновской пленки). Вес и габариты также стали удобнее, легче и функциональнее, что оптимизирует все процессы от транспортировки до получения данных.
Это один из самых неприхотливых аппаратов, который применяется в самых суровых условиях климата. Его температурный диапазон: от -40 до +50°С; атмосферное давление: 101,3+5,3-25,6кПа (760+40-200мм ртст); относительная влажность воздуха: до 98% при температуре + 25°С, а также при более низких температурах в сухих помещениях.
Аппараты серии ПАМИР отличаются высоким качеством, эффективностью, эргономичностью и оперативностью работы. Его оснащение позволяет получать высокоточные и подробные данные в короткие сроки.
Технические характеристики
| Амплитуда напряжения на рентгеновской трубке, кВ | 300 | ||
| Экспозиционная доза рентгеновского излучения на расстоянии (500±20) мм от торца рентгеновского блока в прямом пучке за 1,5 мин, не менее, мкКл/кг (мР) |
387 |
||
| Толщина стали, доступная для рентгенографирования с помощью рентгеновских пленок с флуоресцентными усиливающими экранами, мм | до 85 | ||
| Толщина стали, доступная для рентгенографирования с помощью высоконтрастных рентгеновских пленок, мм | до 45 | ||
| Диаметр фокусного пятна, мм | 3 | ||
| Напряжение питания |
однофазная сеть переменного тока (220 ± 22) В, (50 ± 1) Гц |
||
| Потребляемая мощность, Вт, не более | 300 | ||
| Масса и габаритные размеры составных частей, не более | |||
|---|---|---|---|
| Рентгеновский блок | масса, кг | 7,8 | |
| длина, мм | 460 | ||
| ширина, мм | 150 | ||
| высота, мм | 220 | ||
| Пульт управления | масса, кг | 6,0 | |
| длина, мм | 320 | ||
| ширина, мм | 260 | ||
| высота, мм | 160 | ||
Комплектация
- высоковольтный блок
- пульт управления
- соединительный кабель
- кабель 220В
- кабель 24В
- Сумка / КОФР*
*Внимание! Производителем может быть изменен комплект поставки. Точную информацию по комплектации узнавайте у менеджеров ООО «СКТ».
