Описание

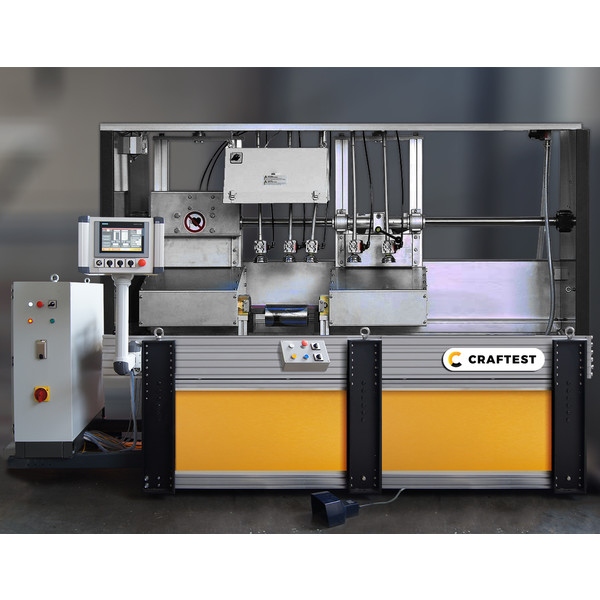

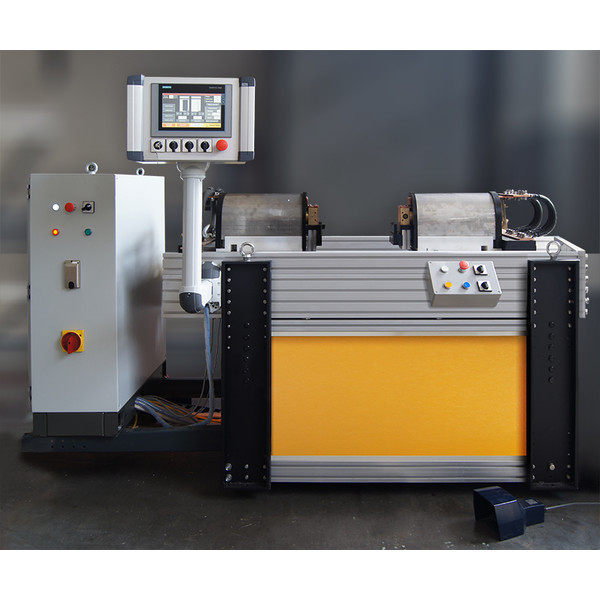

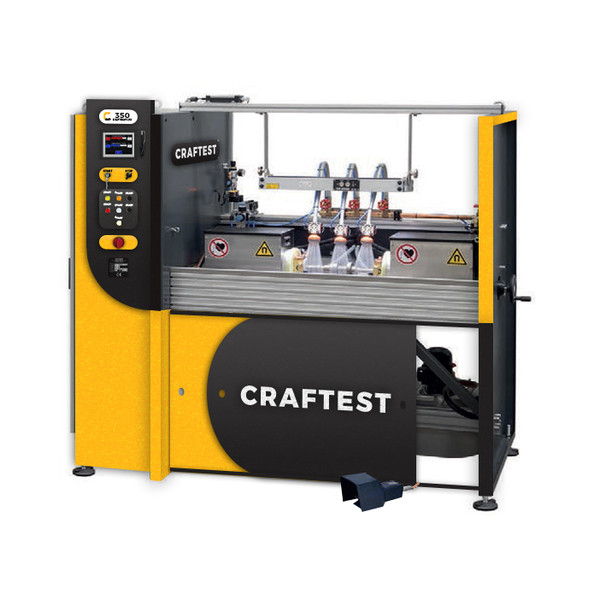

Стационарные магнитопорошковые дефектоскопы серий КРАФТЕСТ МДС (межд. CRAFTEST MDS) обеспечивают выявление поверхностных и подповерхностных дефектов любой ориентации в ферромагнитных деталях различной формы по классам чувствительности А, Б, В в соответствии с ГОСТ Р 2015-56512.
Мы используем последние решения в области электрического и электронного оборудования от мировых лидеров таких как SIEMENS (ПЛК программные логические контроллеры, панели управления, электронные и электрические компоненты), BOSCH REXROTH (алюминиевые профили и направляющие), CAMOZZI и FESTO (пневматическое оборудование), LAPP Group (высокопрочные кабели). Это позволило увеличить мощность, энергоэффективность и срок службы дефектоскопов по сравнению с предшественниками.
Цифровое и электронное управление повысило удобство работы дефектоскописта, дало возможность точной плавной настройки параметров. Вдобавок вся конструкция машин значительно облегчена, благодаря применению современных легкосплавных материалов. Благодаря высокому уровню автоматизации данные дефектоскопы позволяют максимально снизить влияние человеческого фактора на процесс и результаты контроля.
КРАФТЕСТ МДС ориентирован на повышенные требования к производительности оборудования, качеству и чувствительности контроля, повторяемости результатов, протоколированию процессов, хранению параметров и результатов контроля).
Дефектоскопы предназначены для высокопроизводительного контроля деталей серийного массового производства и деталей сложных конфигураций: двигателей, трансмиссий, редукторов, систем подвески и ходовой части любых механизмов, судов, турбин.
Технические характеристики
- Максимальная длина объекта контроля для фиксации между бабками, мм.: 600
- Фиксирование объекта контроля: пневматическое
- Регулировка усилия зажима объекта контроля: есть
- Виды намагничивания: циркулярный, продольный, комбинированный
- Способы намагничивания: СПП
- Виды тока циркулярного намагничивания: Переменный (AC)
- Амплитудное значение тока циркулярного намагничивания, А: 3000AC (опционально до 6000)
- Продольное намагничивание , АВ макс: 14000
- Регулировка тока: плавная
- Время намагничивания, в том числе и на максимальной нагрузке, сек: Регулируемое 0-10
- Импульсный режим с регулировкой количества импульсов, длительности импульса и паузы между импульсами: есть
- ПВ - Рабочий фактор - отношение времени работы и отдыха, в том числе и на максимальной нагрузке,%: 40% (опционально 60% для встраивания в конвейер)
- Двойная защита силовой части от перегрева аппаратная и (программная опционально): есть
- Автоматический контроль значения тока: есть
- Размагничивание встроенное: есть
- Время размагничивания: регулируемое
- Автоматическая система полива суспензии на водной основе: есть
- Шланг для ручного полива суспензии: есть
- Катушка размагничивания суспензии: нет
- Ёмкость суспензионной системы, л: 40
- Управляющий контроллер: Siemens Simatic
- Сенсорная панель управления и индикации HMI: есть
- Педаль управления запуска рабочего цикла: есть
- Ручной пульт управления оператора: есть
- Напряжение питания, В: 380-400
- Потребляемая мощность, кВА: 42
- Входное давления сжатого воздуха, Бар: 6,0-8,0
- Расход сжатого воздуха за цикл, нл: 1,5-2,0
- Габариты Д x Ш x В, мм: 2000 x 1240 x 1820
- Общая масса, кг: 740
- Возможные опции: Система вращения деталей цилиндрической формы, оснастка для деталей сложных конфигураций, кабина затемнения, встраивание в линию, роботизация, УФ-светильники, приборы для измерения параметров намагничивания и остаточной намагниченности, стандартные и калибровочные образцы, магнитные суспензии
