Описание

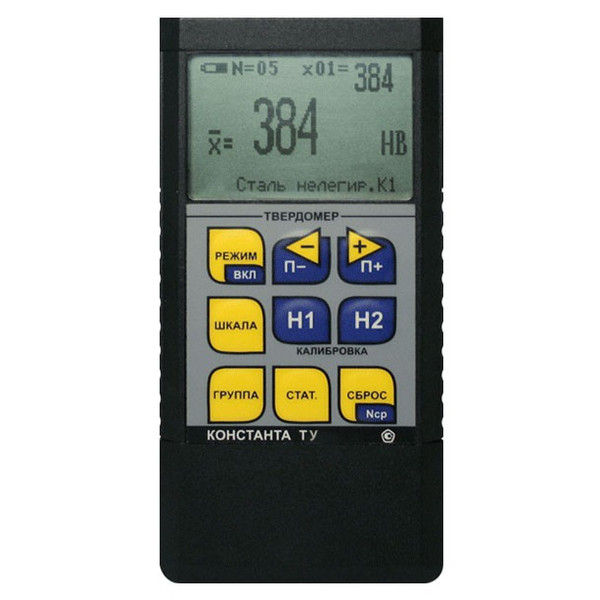

Константа ТУ – ультразвуковой импедансный твердомер, использующийся для контроля твердости углеродистых, конструкционных, нержавеющих, высоколегированных и низколегированных сталей, цветных металлов, чугунов, а также временного сопротивления углеродистых сталей. Константа ТУ имеет большой набор сменных преобразователей (от малогабаритных сложнопрофильных до крупногабаритных) и подходит для работы, как в лабораторных, так и полевых условиях.
Принцип работы Константа ТУ основан на методе ультразвукового контактного импеданса, за счет чего он находит применение во многих отраслях промышленности: строительство трубопроводов, металлургия, машиностроительные производства, бытовые приборы, авиа- и автомобилестроение, ракетно-космический комплекс и пр. Данный твердомер решает следующие задачи: анализ турбогенераторов, оценка механической прочности, проведение профилактических обследований, идентификация материалов, разбраковка деталей, контроль крупногабаритных заготовок по разным точкам, измерение твердости подшипников, поверхностных слоев и покрытий, зубьев шестерен, внутренней поверхности пресс-формы и пр.
Константа ТУ дает возможность записи в память преобразователей характеристик разных групп металлов и индивидуальных калибровок, проведения допускового контроля, быстрого просмотра статистики, передачи результатов через канал USB с помощью программы «Constanta-Data».
Толщиномер оснащен универсальной насадкой «три в одном», подсветкой индикатора, широким диапазоном рабочих температур, расширенной клавиатурой. При этом, положение преобразователя не влияет на измерения. Также малое влияние имеет толщина и масса изделия.
Технические характеристики
| Шкалы твердости: | HRC,HB,HV,HRA,HRB,HRN15,HRN30,HRN45,HRT15,HRT30,HRT45,HSD, σв, HLD |
| Диапазон измерения твердости | |
|---|---|
| по Бринеллю, НВ | 20 ... 650 |
| по Роквеллу, НRСэ | 20 ... 70 |
| по Виккерсу, HV | 20 ... 1000 |
| по Шору, HSD | 2–102 |
| временного сопротивления σв (предел прочности), МПа | 370–1740 |
| Основная погрешность измерения* | |
| по Бринеллю, НВ | 10 |
| по Роквеллу, НRСэ | 1,5 |
| по Виккерсу, HV | 12 |
| по Шору, HSD | 2 |
| временного сопротивления σв (предел прочности), %, не более | 5 |
| Число замеров для вычисления среднего | до 99 |
| Число запоминаемых индивидуальных калибровок | до 3 на каждую шкалу твердости |
| Число ячеек памяти результатов измерения | до 10000 (с возможностью разбивки на 99 групп) |
| Питание (аккумуляторы или батареи Alkaline), тип AAA | 2 шт. |
| Время непрерывной работы от батарей типа Alkaline, ч | 120 |
| Диапазон рабочих температур | -20...+50°С |
| Габаритные размеры, мм | 120×60×25 |
| Масса прибора, г | 150 |
* Данные характеристики погрешности обеспечиваются на мерах твердости 1-го разряда с количеством усреднений не менее 10.
| Материалы | Шкала твердости | Диапазон измерения твердости |
| Сталь нелегированная, низколегированная, литьевая | HB | 75...650 |
| HRC | 20...70 | |
| HV | 75...1000 | |
| σв , МПа | 370…1740 | |
| HRA | 60…93 | |
| HRB | 25…100 | |
| HRN15 | 70…94 | |
| HRN30 | 40…86 | |
| HRN45 | 20…78 | |
| HRT15 | 62…93 | |
| HRT30 | 15…82 | |
| HRT45 | 10…72 | |
| HS | 20…100 | |
| Инструментальная сталь* | HV | 80…900 |
| HRC | 20…70 | |
| Нержавеющая сталь* | HB | 85…650 |
| HV | 85…800 | |
| HRC | 20…60 | |
| HRB | 45…100 | |
| Серый чугун* | HB | 100…350 |
| HV | 100…360 | |
| HRC | 20…40 | |
| Высокопрочный чугун* | HB | 150…400 |
| HV | 150…420 | |
| HRC | 20…42 | |
| Алюминиевые сплавы* | HB | 20…165 |
| HRB | 24…85 | |
| Латунь (медно-цинковый сплав)* | HB | 40…170 |
| HRB | 14…95 | |
| Бронза (медно-алюминиевый сплав/ сплав медного олова)* | HB | 60…300 |
| Сварной медный сплав* | HB | 45…315 |
* Наличие требуемых шкал оговаривается при заказе.
Комплектация
В стандартный комплект поставки твердомера Константа ТУ входят:
- преобразователи (модель и количество по согласованию с покупателем)
- разборная насадка со съемной упорной шайбой
- четыре аккумулятора ААА
- зарядное устройство
- руководство по эксплуатации с методикой поверки
- диск с программой «Constanta-Data»
- USB-кабель
- кейс
По согласованию с заказчиком данная комплектация может быть дополнена различными мерами твердости и нестандартными преобразователями разных типов.
