Описание

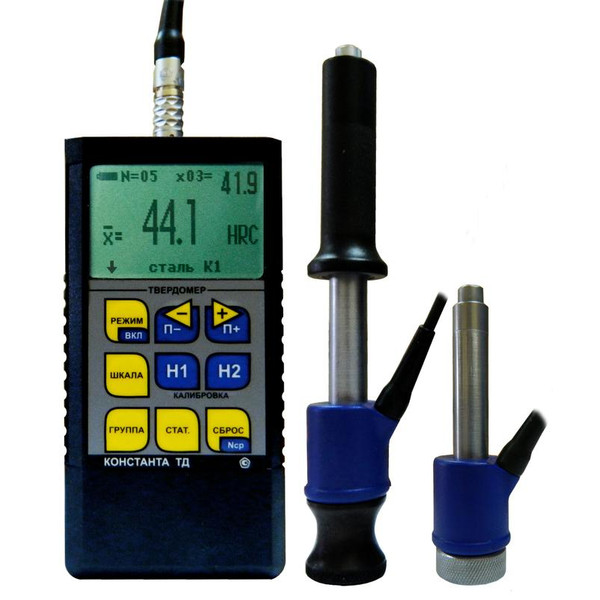

Контстанта ТД - это портативный динамический ударный твердомер, использующийся для определения твердости различных типов стали, цветных металлов, чугуна согласно всем стандартным шкалам твердости (HB, HV, HRC). Помимо этого он применяется при измерении временного сопротивления углеродистых конструкционных сталей. Данный прибор включает в себя множество сменных преобразователей, что обеспечивает контроль твердости при решении множества промышленных задач: идентификация материалов на складе, оперативная разбраковка изделий на основе технических требований, измерение твердости массивных заготовок, контроль твердости в узких углублениях, профилактические обследования деталей без демонтажа и пр. Твердомер Константа ТД рассчитан на работу, как в цеховых, так и полевых условиях.
Работа прибора основана на динамическом методе контроля, что позволяет оперативно и легко производить работы широкого диапазона с малой погрешностью.
Простоту работы с твердомером обеспечивает расширенная клавиатура «одна кнопка - одна функция» и графический индикатор, возможность записи в памяти преобразователей индивидуальных калибровок, оперативный просмотр статистики, широкий диапазон температур, функция передачи результатов измерений через программу «Constanta-Data», наличие шкал твердости по всем основным группам материалов и пр. Помимо этого, данный аппарат позволяет проводить допусковой контроль, а также имеет функцию автоматической отстройки от влияния расположения преобразователя относительно горизонта. Достоверность шкалы Лейба и ее соответствие массово-энергетическим характеристикам обеспечивают высокую лояльность и оперативность при измерениях.
Динамический твердомер данного типа находит свое применение во многих отраслях промышленности: строительство металлоконструкций, прокладка трубопроводов, судо- авиастроение, ракетно-космическая и железнодорожная промышленность и пр.
Технические характеристики
| Шкалы твердости: | HRC,HB,HV,HRA,HRB,HRN15,HRN30,HRN45,HRT15,HRT30,HRT45,HSD, σв,HL |
| Диапазон измерения твердости | |
|---|---|
| по Бринеллю, НВ | 20 ... 650 |
| по Роквеллу, НRСэ | 20 ... 70 |
| по Виккерсу, HV | 20 ... 1000 |
| по Шору, HSD | 23 … 102 |
| временного сопротивления σв (предел прочности), МПа | 370 … 1740 |
| Основная погрешность измерения* | |
| по Бринеллю, НВ | 10 |
| по Роквеллу, НRСэ | 1,5 |
| по Виккерсу, HV | 12 |
| по Шору, HSD | 2 |
| временного сопротивления σв (предел прочности), %, не более | 5 |
| Число замеров для вычисления среднего | до 99 |
| Число запоминаемых индивидуальных калибровок | до 3 на каждую шкалу твердости |
| Число ячеек памяти результатов измерения | до 10000 (с возможностью разбивки на 99 групп) |
| Питание (аккумуляторы или батареи Alkaline), тип AAA | 2 шт. |
| Время непрерывной работы от батарей типа Alkaline, ч | 120 |
| Диапазон рабочих температур | -20...+50°С |
| Габаритные размеры, мм | 120×60×25 |
| Масса прибора, г | 150 |
* Данные характеристики погрешности обеспечиваются на мерах твердости 1-го разряда с количеством усреднений не менее 10.
| Материалы | Шкала твердости | Диапазон измерения твердости | |||
| D, DC, D+15 | DL | G | C | ||
| Сталь нелегированная, низколегированная, литьевая | HB | 75…654 | 81...646 | 90...646 | 81...694 |
| HV | 75 ... 1000 | 80...950 | 81...1012 | ||
| HRC | 20 ... 70 | 21...68 | 20...70 | ||
| σв , МПа | 370 ... 1740 | 370...1740 | 370...1740 | 370...1740 | |
| HRA | 60…93 | ||||
| HRB | 25…100 | 37...100 | 48...100 | ||
| HRN15 | 70…94 | ||||
| HRN30 | 40…86 | ||||
| HRN45 | 20…78 | ||||
| HRT15 | 62…93 | ||||
| HRT30 | 15…82 | ||||
| HRT45 | 10…72 | ||||
| HS | 20…100 | 31...97 | 30...102 | ||
| Инструментальная сталь | HV | 80…900 | 80...905 | 98...942 | |
| HRC | 20…70 | 21...67 | 20...67 | ||
| Нержавеющая сталь | HB | 85…655 | |||
| HV | 85…802 | ||||
| HRC | 20…62 | ||||
| HRB | 45…102 | ||||
| Серый чугун | HB | 90…664 | 92...326 | ||
| HV | 90…698 | ||||
| HRC | 21…59 | ||||
| Высокопрочный чугун | HB | 95…686 | 127...364 | ||
| HV | 96…724 | ||||
| HRC | 20…60 | 19...37 | |||
| Алюминиевые сплавы | HB | 19…165 | 20...187 | 19...168 | 21...167 |
| HV | 22…193 | 21...191 | |||
| HRB | 24...85 | 24...85 | 28...86 | 23...85 | |
| Латунь (медно-цинковый сплав) | HB | 40…173 | |||
| HRB | 14…95 | ||||
| Бронза (медно-алюминиевый сплав/ сплав медного олова) | HB | 60…300 | |||
| Сварной медный сплав | HB | 45…315 | |||
Комплектация
В стандартный комплект поставки твердомера Константа ТД входят:
- преобразователи (модель и количество по согласованию с покупателем)
- основная насадка для плоских поверхностей
- конусная насадка для вогнутых поверхностей и узких мест
- четыре аккумулятора ААА
- зарядное устройство
- руководство по эксплуатации с методикой поверки
- диск с программой «Constanta-Data»
- USB-кабель
- кейс
По согласованию с заказчиком данная комплектация может быть дополнена различными мерами твердости и нестандартными преобразователями разных типов.
